USB PD対応10ポートType-C充電器45W×10台の開発例

USB PD対応のType-C機器を10台まとめて充電する多ポート充電器の開発例です。1ポートあたり5V/3A・9V/3A・15V/3Aの出力を想定し、端末、ケーブル、電源、設置方法を確認して構成を検討します。

PRODUCT DETAILS

製品詳細・仕様

特徴、仕様、製品・開発例

USB PDの「PD」とは、「Power Delivery」の略。スマートフォンやパソコンなどの機器をより速く充電するためにUSB-IFが策定した新たな充電規格のことです。
ペーパーレス会議や児童一人に1デバイスというGIGAスクール構想による、複数の端末を同時に充電できる充電器の需要やUSB PD対応のデバイスが増加し45Wのような大電力で急速充電する充電器の需要の高まりから5V/3A・9V/3A・15V/3Aの3段階の出力で10台のデバイスを同時に充電するデバイスを開発しました。

◆特徴

・本製品とデバイスをUSB Type-C ケーブルでつなぐことで充電できるためシンプルな配線で充電することができます。(機器ごとの専用ACアダプターが不要に)
・1ポートあたり5V/3A・9V/3A・15V/3A※の3段階の出力が可能で、スマートフォンからPCまで幅広いデバイスに対応しています。全ポート(10ポート)に15V/3A(45W)を同時に接続した際、450Wの出力に耐えうる設計となっております。

※45W(15V/3A)充電は、専用のアダプターを使用する必要があります。

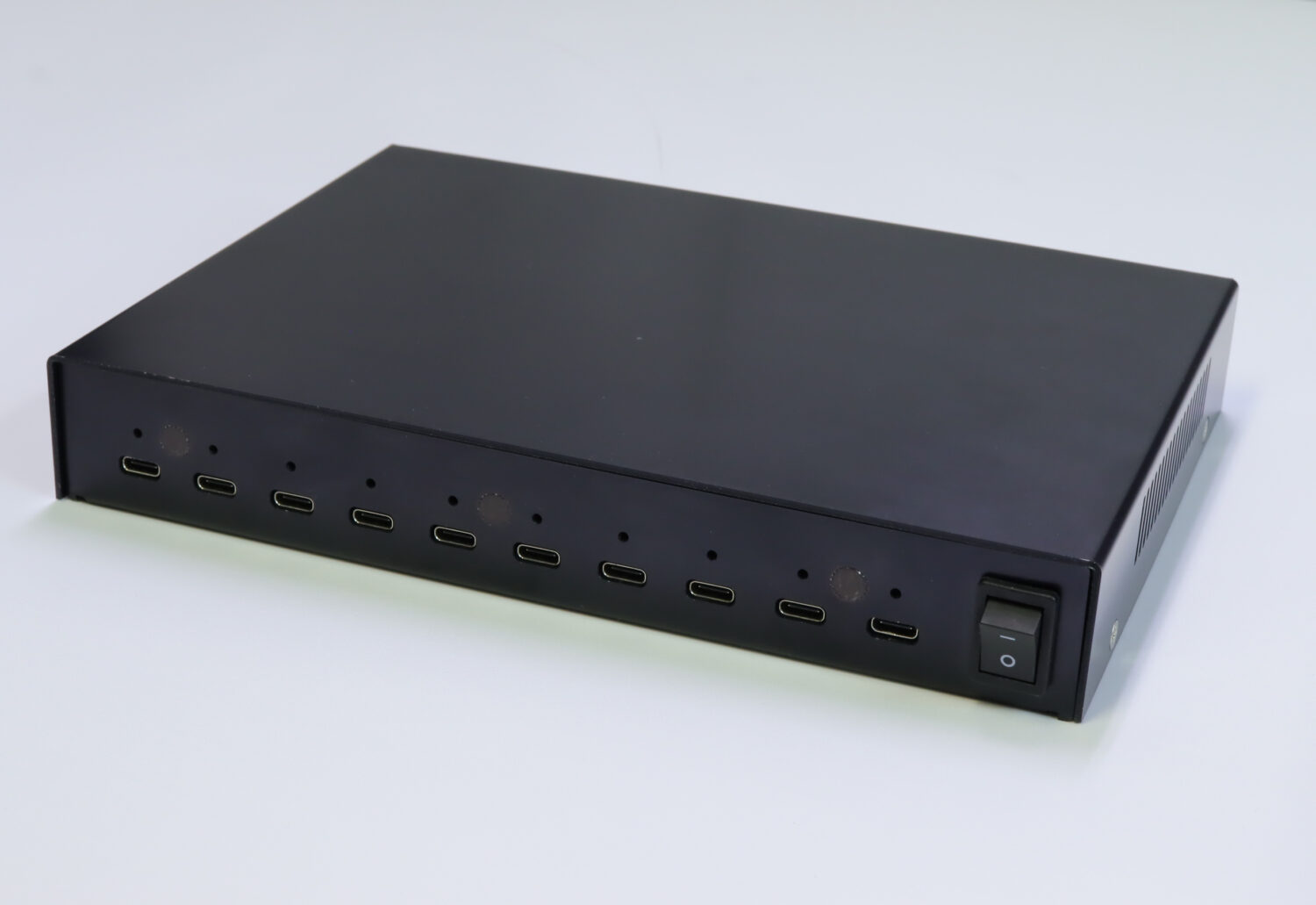

※上記画像はイメージです。

筐体・組み込み形態

Box型の充電器に加え、保管庫や機材へ組み込む用途では基板単体の構成も検討します。仕様、提供形態、対応端末、供給時期は案件ごとに確認します。

SELECTION CHECKLIST

10ポートUSB PD充電器で確認する7項目

接続台数だけでなく、端末が要求する電力と設備側の条件を確認します。

USB Type-C端子を備えていても、端末ごとに対応するUSB PDプロファイルや必要電力は異なります。端末、ケーブル、電源を一つの構成として確認します。

対象端末	端末の型番、USB PD対応状況、付属充電器の出力、必要な充電時間を確認します。
電圧・電流	5V/3A、9V/3A、15V/3Aなど、端末が要求する電圧・電流と最大電力を確認します。
同時充電台数	通常の接続台数、最大台数、端末を接続するタイミング、充電の運用方法を整理します。
USB Type-Cケーブル	必要電力に対応するケーブル仕様、長さ、抜き差し頻度、保管方法を確認します。
電源・放熱	全ポート使用時の電力、専用アダプター、コンセント容量、周囲温度、放熱条件を確認します。
設置・組み込み	卓上、収納庫、保管庫、機材への組み込みなど、筐体、固定、ケーブル取り回しを整理します。
運用・供給	利用者、充電状態の確認方法、台数、希望時期、保守、必要な供給期間を確認します。

ご相談時に分かるとよい情報

端末の同期も必要な場合はUSB同期充電装置USC10、電力を時間分散したい場合は輪番タップRT4Aもご覧ください。

本ページは開発内容の紹介です。45W出力には対応する端末・ケーブル・専用アダプターが必要です。現在の仕様、提供形態、対応可否は案件ごとに確認します。
