要件整理
用途、環境、必要性能を確認します。
INDUSTRIAL
産業用Box PCボックスPC
産業機器に組み込むBox PCを、処理性能、I/O、外形、電源、温度・粉塵・振動などの条件に合わせてカスタム設計。ファンレス、小ロット、量産、長期供給まで用途に合わせて整理します。
PRODUCT DETAILS
製品詳細・仕様
特徴、仕様、製品・開発例
当社の組み込みボード開発の経験を活かし、産業機器向けのボックス型コンピュータとして設計してきました。小型化、放熱、I/O、保守性を装置条件に合わせて検討します。
以下の型番・仕様は過去の製品・開発例です。 現在の対応可否や代替構成は、必要な機能、台数、供給期間を確認したうえで個別に検討します。
型番 EC1000
特徴
・コンパクト設計、ファンレスを実現。
・当社開発の組み込みボードCEB-D425を組み込んだ製品。
・当社の組み込みボードを採用することで安全性・信頼性・高品質を考慮した製品設計を実現。

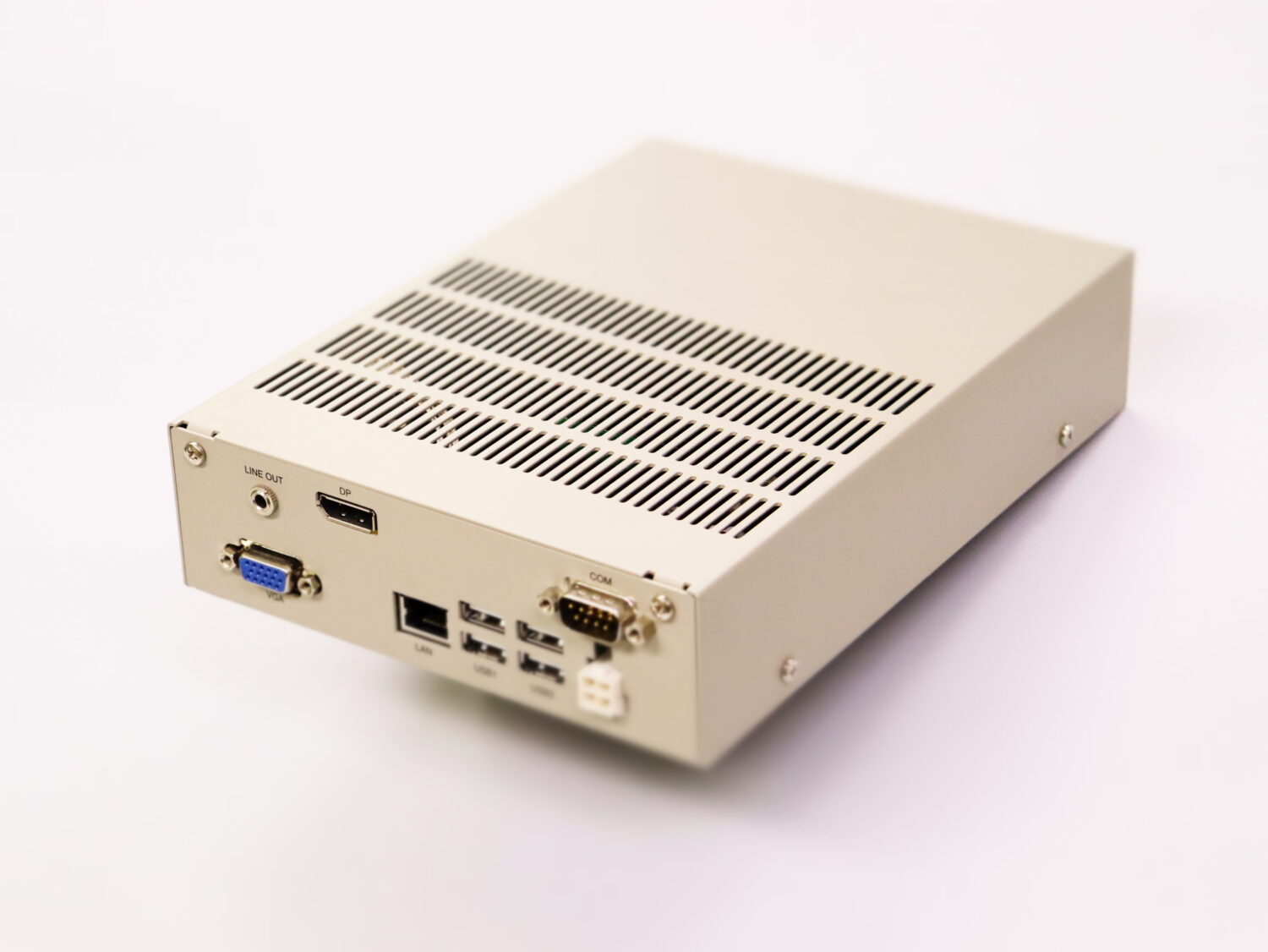

型番 EC1100
特徴
・コンパクト設計。
・PCI,PCI Express拡張可能。
・当社の組み込みボードを採用することで安全性・信頼性・高品質を考慮した製品設計を実現。
仕様
| CPU | Intel® ATOM E3815 1.6GHz |
| メモリ | DDR3L SO-DIMM 4GB |
| BIOS | FENIX BIOS 内蔵電池Lithium Button Battery 3.0V |
| 画質 | Chip set内蔵(最大 1920 x 1200dot 32bit) |
| CPUファン | あり |
| 本体外形 | 幅158 × 縦214 × 高さ48 （㎜） (コネクタの突起を除く) |
| 質量 | 1.3kg |
| 動作環境 | 温度 0 ～ 60 ℃ 湿度 10 ～ 85 %RH |
| 保存環境 | 温度 -20 ～ 80 ℃ 湿度 10 ～ 90 %RH |
| 外部接続端子 LAN | 1ch RJ45コネクタ、INTEL I210(相当)、Gigabit LAN |
| Serial(レガシー) | 1ch D-SUB9 |
| USB | 4ch USB 2.0対応 Series Aコネクタ |
| ディスプレイ | 1ch |
| LINE OUT | 3.5φ オーディオジャック |
| DCIN | 12V入力端子 MOLEX 5569-04A1 スイッチ・表示 |
SELECTION CHECKLIST
産業用Box PCで確認する7項目
設置する装置と周囲環境から、必要な構成と評価条件を整理します。
一般的なPCの仕様だけで選ばず、温度、粉塵、振動、連続稼働、取り付け、保守、供給期間まで確認することが重要です。
| 処理性能 | 使用するアプリケーション、同時処理、起動時間、メモリ、ストレージ容量から構成を検討します。 |
|---|---|
| ファンレス・放熱 | 消費電力、周囲温度、設置姿勢、筐体周辺の空間、熱源から放熱方法を整理します。 |
| 温度・粉塵・振動 | 使用温度、温度変化、粉塵や水のかかり方、振動・衝撃など、設置先の条件を確認します。 |
| I/O・拡張 | LAN、USB、シリアル、映像、DIO、拡張スロットなど、接続先とポート数を整理します。 |
| 電源条件 | 入力電圧、瞬断、ノイズ、電源投入・終了方法、接続する電源装置の条件を確認します。 |
| 筐体・取り付け | 外形制約、固定方法、コネクタ方向、ケーブル取り回し、保守時の取り外し方を確認します。 |
| 稼働・供給 | 連続稼働時間、台数、試作・量産計画、部品変更への対応、希望する供給期間を整理します。 |
ご相談時に分かるとよい情報
- 装置の用途と設置場所
- 必要な性能、OS、アプリケーション
- 接続機器と必要なI/O
- 温度、粉塵、水、振動の条件
- 外形と取り付けの制約
- 希望台数、時期、供給期間
内部ボードからの設計は組み込みボード、回路・筐体を含む開発はハードウェア受託開発もご覧ください。
PROCESS
ご相談から導入まで
担当者が技術条件と進行方法を整理します。
仕様提案
構成、外形、I/O、供給条件を提案します。
試作・評価
実機で機能と信頼性を確認します。
量産
小ロットから検査・出荷まで対応します。
長期供給
変更管理と保守を継続します。
FAQ
産業用Box PCでよくある質問
カスタム設計・選定時の確認事項をまとめました。
一般的なPCと産業用Box PCの違いは何ですか？
産業用Box PCは、周囲温度、粉塵や振動、連続稼働、取り付け、保守、部品の供給期間など、設置先の条件を前提に構成を決めます。 産業用PCの選定ガイドもご覧ください。
ファンレス構成を相談できますか？
はい。必要性能、消費電力、周囲温度、設置姿勢、筐体周辺の空間を確認し、ファンレス構成と放熱方法、評価条件を検討します。 ファンレスPCの要点もご覧ください。
I/Oや筐体、取り付け方法を変更できますか？
接続機器、必要なポート、コネクタ位置、外形、固定方法、ケーブル取り回しを確認し、既存構成の活用範囲とカスタム設計の範囲を整理します。
仕様が未確定でも小ロットから相談できますか？
はい。用途、設置環境、接続機器、台数、希望時期など、分かる条件から要件を整理します。案件内容と部品調達条件を確認し、試作・小ロットの進め方を検討します。 小ロット・試作の進め方もご覧ください。
24時間稼働や長期供給にも対応できますか？
稼働条件、温度、ストレージ、電源、保守方法を確認して連続稼働の構成を検討します。長期供給では部品の入手性、変更管理、代替候補、再評価方法も整理します。 24時間稼働の選定要点もご覧ください。
