INDUSTRIAL
産業用タッチパネルモニターカスタム設計
産業設備・操作盤・情報表示向けのタッチパネルモニターを、画面サイズ、取り付け方法、タッチ方式、輝度、映像・タッチ接続、筐体、使用環境に合わせて検討します。コンピュータ一体型ではないため外部PCが必要ですが、用途に応じて産業用PCを含む構成も相談できます。
PRODUCT DETAILS
製品詳細・仕様
特徴、仕様、製品・開発例
掲載している型番・仕様は製品・開発例です。 現行の供給可否、採用部品、寸法、インターフェース、保証条件は、ご希望の台数・供給期間・使用環境に合わせて確認します。
モニター単体のほか、外部の産業用PCを含む構成や、設備に合わせたオープンフレーム・パネルマウント筐体、大画面・横長画面もご相談いただけます。

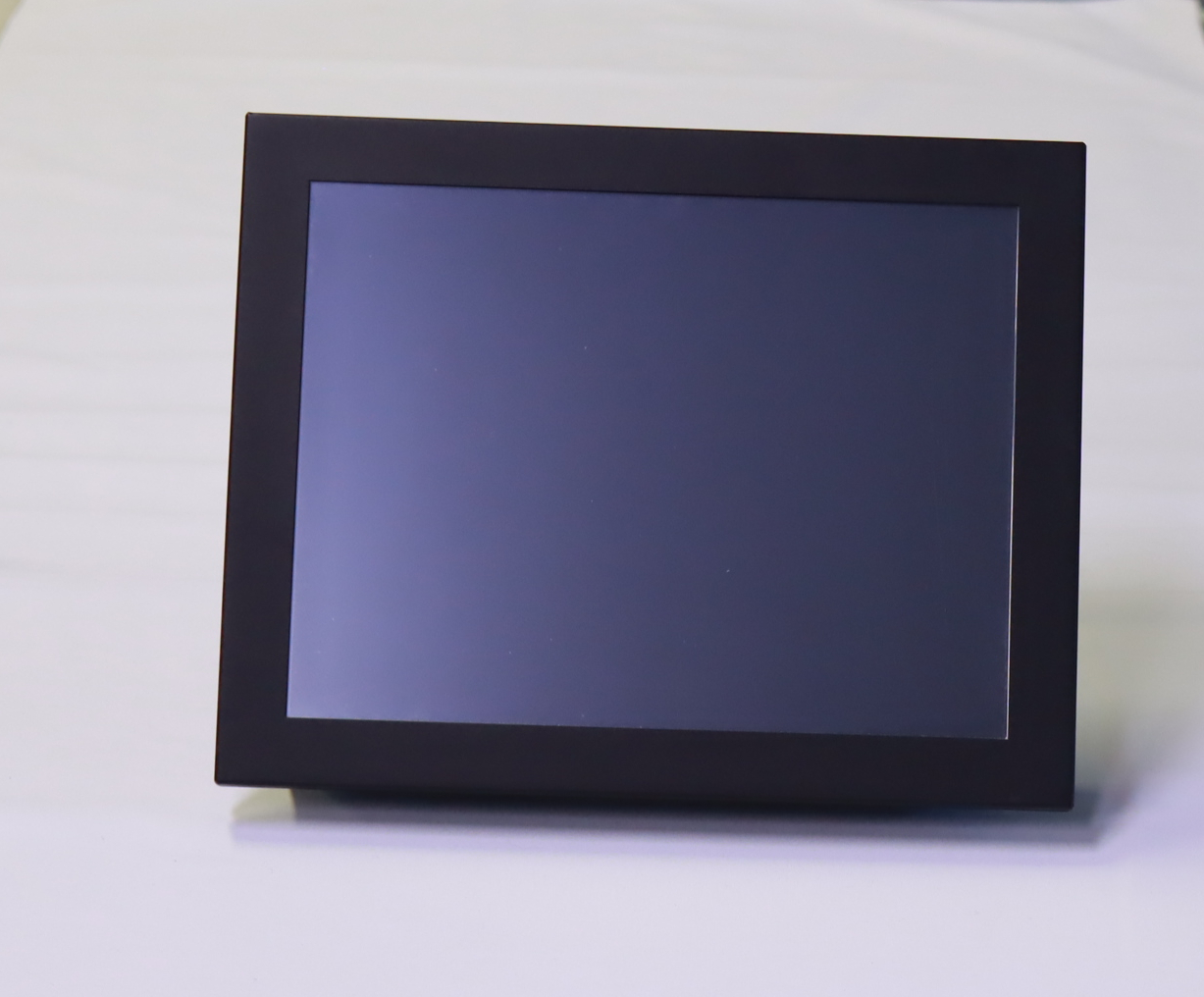

ET-121MT
仕様
| モデル名 | ET-121MT |
| パネル形式 | 12.1“ TFT LCD |
| ドットピッチ | 0.240㎜ × 0.240㎜ |
| 視野角 左右 | 89°/89°CR≧10 |
| 視野角 上下 | 89°/89° |
| コントラス比 | 500：１ |
| 輝度 | 400cd/m2 （Typ.）LED panel |
| ディスプレイカラー | 6Bit 262K |
| 解像度 | 1024 × 768 |
| PCインターフェイス | アナログR.G.B ,DVI-D |
| 本体カラー | 前面カバー/背面カバー ： 黒 |
| 周波数サポート | H : 30-60 KHz V : 56-75 Hz |
| 互換性 | IBMの互換性 |
| プラグ & プレイ | VESA DDC1 / 2B |
| 適合規格 | VESA DPMS |
| 電源 | 入力 12V 3.3A 50 ~ 60Hz 消費電力 40W（Max） |
| 使用環境条件 | 動作温度 0℃ ～ 50℃ 動作湿度 90%以下 |
| 外観寸法 | 296.4mm×235㎜×63㎜ |
| タッチパネル | 5線式アナログ抵抗膜方式 シリアル |
| 備考 | 別途カスタマイズ可能 |
オープンフレームモニタ EH-104OF
仕様
| モデル名 | EH-104OF |
| パネル形式 | 10.4“ TFT LCD |
| ドットピッチ | 0.20625㎜ × 0.20625㎜ |
| 視野角 左右 | 140°CR≧10 |
| 視野角 上下 | 120° |
| コントラス比 | 500：１ |
| 輝度 | 400cd/m2 （Typ.）LED panel |
| ディスプレイカラー | 6Bit 262K |
| 解像度 | 1024 × 768 |
| PCインターフェイス | Video アナログR.G.B ,DVI-D Sync H/V Separate, SOG |
| 本体カラー | 背面カバー ： 黒 |
| 周波数サポート | H : 30-60 KHz V : 56-75 Hz |
| 互換性 | IBMの互換性 |
| プラグ & プレイ | VESA DDC1 / 2B |
| 適合規格 | VESA DPMS |
| 電源 | 入力 12V 3.3A 50 ~ 60Hz 消費電力 40W（Max） 待機モード １W未満 |
| 使用環境条件 | 動作温度 0℃ ～ 50℃ 動作湿度 90%以下 |
| 外観寸法 | 高さ211.2mm×面積158.4㎜2 |
| タッチパネル | 4線式アナログ抵抗膜方式 シリアルかUSB |
| 備考 | 別途カスタマイズ可能 |

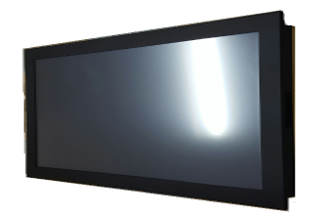

パネルマウントモニタ EH-240K
仕様
| モデル名 | EH-240K |
| パネル形式 | 24“ TFT LCD |
| ドットピッチ | 0.282㎜ × 0.282㎜ |
| 視野角 左右 | 89°/89° |
| 視野角 上下 | 89°/89° |
| コントラス比 | 500：１ |
| 輝度 | 250cd/m2 （Typ.）LED panel |
| ディスプレイカラー | 6Bit 262K |
| 解像度 | 1900 × 1200 |
| PCインターフェイス | Video アナログR.G.B ,DVI-D Sync H/V Separate, SOG |
| 本体カラー | 前面カバー/背面カバー ： 黒 |
| 周波数サポート | H : 30-60 KHz V : 56-75 Hz |
| 互換性 | IBMの互換性 |
| プラグ & プレイ | VESA DDC1 / 2B |
| 適合規格 | VESA DPMS |
| 電源 | 入力 12V 5A 50 ~ 60Hz 消費電力 60W（Max） 待機モード １W未満 |
| 使用環境条件 | 動作温度 0℃ ～ 50℃ 動作湿度 90%以下 |
| VESA | Rug-4EA |
| タッチパネル | アナログ抵抗膜方式 シリアルかUSB |
| 備考 | 別途カスタマイズ可能 |

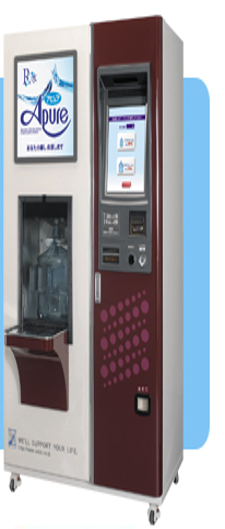

自動販売機専用パネルコンピュータ
仕様
| ディスプレイ | 15″, 1024 x 768 dots |
| CPU | Intel® CEL M 1.5/1.7G L2 Cache :1M Socket 479 Intel® Pentium® |
| M 533 | Celeron® M 400/533MHz FSB |
| メモリ | 256M/512M/1GB |
| CF(コンパクトフラッシュ) | 4GB搭載 |
| シリアルポート | 4シリアルポート |
| パラレルポート | 1 SPP/EPP/ECP パラレル |
| 重さ | 6kg |
| 本体カラー | 前面カバー/背面カバー ： 黒 |
| 電源 | AC115/230V~ 4.0-2.0A, 50/60Hz (選択可能) 170W |
| 使用環境条件 | 動作温度 0℃ ～ 50℃ |
| 外観寸法 | 402.6mm×327㎜×89㎜ |
| タッチパネル | 5線式アナログ抵抗膜方式 |
| 備考 | 別途カスタマイズ可能 こちらは自動販売機専用であったために 上記の仕様となりましたが、 使用先によってCPU・メモリは 高性能なものに変更可能です。 |

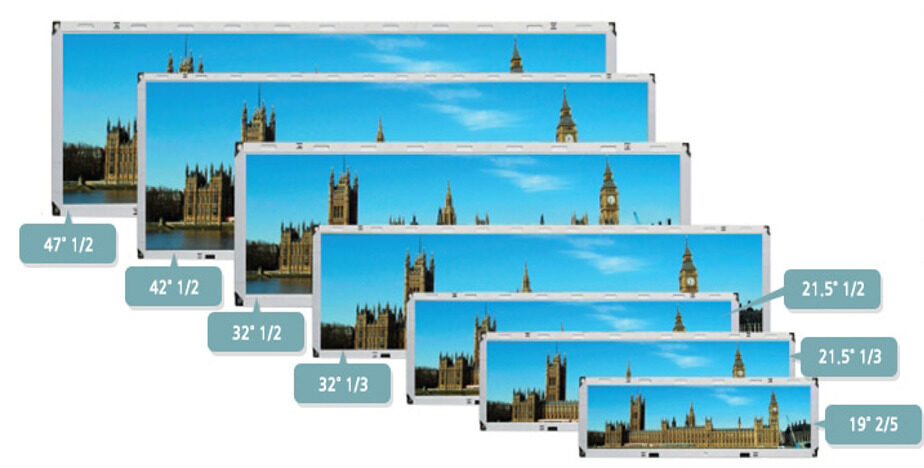

バータイプ液晶モニタ(Bar LCD)
◆ 限られたスペースに設置できるバータイプのディスプレイ
縦にも横にも設置できる横長大画面で繰り出されるフルHD
限られたスペースでも設置しやすいつくりとなっています。
高湿度環境では、湿度だけでなく温度、結露、防水・防塵、設置位置、換気、筐体材質を含めて個別に評価します。
◆ 1つの画面で多くの目線を引き込む
明るい環境でも見やすいように、コントラスト比4000：1を確保。
さらに斜めからもはっきり見えるように、上下左右178°の広い視野に対応。
180°近くをカバーしているため、ほぼ真横からでも見ることができます。
これにより1つの画面で多くの人が画面を見ることができ、多くの人が広告や情報を目にすることができます。
◆ サウナや温泉施設に
掲載例では湿度90%以下の条件で評価していますが、結露する環境や高温環境での使用を一律に保証するものではありません。実際の温湿度、結露、防水・防塵等級、清掃方法、連続稼働時間を確認して仕様を決めます。
◆ 使用例

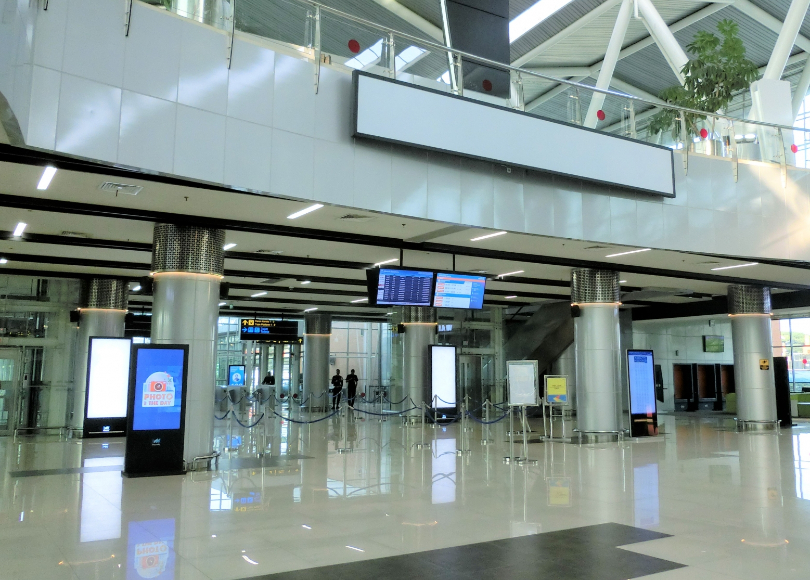

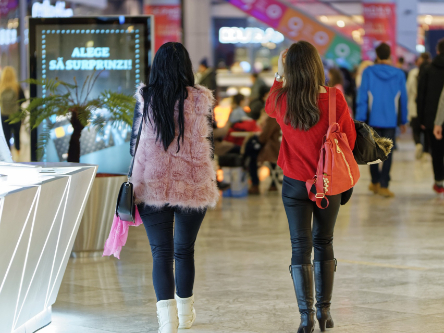

ショッピングモールや交通機関でのご利用に
(※画像はイメージです。)
仕様
| モデル名 | EH-290BL |
| パネル形式 | 29” 32:9 TFT Bar LCD |
| ドットピッチ | 0.213mm × 0.213mm |
| 視野角 左右 | 178° |
| 視野角 上下 | 178° |
| コントラス比 | 4000：１ |
| 輝度 | 500cd/m2 （Typ.）LED panel |
| ディスプレイカラー | 6Bit 262K |
| 解像度 | 1920 × 540 |
| PCインターフェイス | Video アナログR.G.B ,DVI-D Sync H/V Separate, SOG |
| 本体カラー | 前面カバー/背面カバー ： 黒 |
| バックライト | エッジLED |
| 互換性 | IBMの互換性 |
| プラグ & プレイ | VESA DDC1 / 2B |
| 適合規格 | VESA DPMS |
| 電源 | 入力 12V 5A 50 ~ 60Hz 消費電力 40W（Max） |
| 使用環境条件 | 動作温度 0℃ ～ 50℃ 動作湿度 90%以下 待機モード １W未満 |
| 枠組み | 前面、背面ともに鉄/VESA |
| 備考 | 別途カスタマイズ可能 |
SELECTION CHECKLIST
産業用タッチパネルモニターの選定で確認する7項目
画面だけでなく、操作方法・取り付け・使用環境・供給期間まで整理します。
| 画面サイズ・比率 | 表示内容、視認距離、設置スペースから画面寸法、解像度、標準・横長などのアスペクト比を決めます。 |
|---|---|
| 取り付け方法 | オープンフレーム、パネルマウント、VESA、壁掛けなど、設備側の開口・固定方法・保守スペースを確認します。 |
| タッチ方式 | 指・手袋・ペンでの操作、水滴や汚れ、必要な同時タッチ数を基に、抵抗膜式や静電容量式などを検討します。 |
| 見え方 | 設置場所の明るさ、視野角、映り込み、表示距離に合わせて、輝度、コントラスト、表面処理を確認します。 |
| 接続 | PC側の映像出力とタッチ入力に合わせ、HDMI、DisplayPort、DVI、VGA、USB、シリアルなどを整理します。 |
| 使用環境 | 温度、湿度、結露、粉塵、水、振動、薬品、連続稼働時間を確認し、筐体・前面保護・放熱を設計します。 |
| 供給・保守 | 必要台数、供給年数、交換方法、表示パネルや基板の変更管理、修理・予備品の方針を整理します。 |
PROCESS
ご相談から導入まで
担当者が技術条件と進行方法を整理します。
仕様提案
構成、外形、I/O、供給条件を提案します。
試作・評価
実機で機能と信頼性を確認します。
量産
小ロットから検査・出荷まで対応します。
長期供給
変更管理と保守を継続します。
FAQ
産業用タッチパネルモニターでよくある質問
取り付け、タッチ方式、使用環境、カスタム仕様に関する項目です。
産業用タッチパネルモニターとパネルPCの違いは何ですか？
タッチパネルモニターは表示・タッチ入力を担当し、別途PCが必要です。パネルPCは表示部とコンピュータを一体化したものです。既存PCを使うか、省スペース性や保守交換性を重視するかで構成を選びます。 産業用パネルPCもご覧ください。
オープンフレームとパネルマウントはどう選びますか？
オープンフレームは装置内部への組み込み、パネルマウントは操作盤などの開口部への固定に向きます。開口寸法、固定位置、前面段差、ケーブルや放熱の空間、保守時の取り外し方を確認します。
手袋や水滴がある環境でもタッチ操作できますか？
必要な操作方法と環境によって適するタッチ方式が変わります。手袋の材質・厚さ、水滴、汚れ、ペン操作、同時タッチ数を確認し、実機または評価用構成で操作性を検証します。
屋外や高温多湿の場所に設置できますか？
温度・湿度の数値だけでは判断できません。直射日光、結露、粉塵、水、塩害、薬品、筐体内部温度、連続稼働時間を確認し、必要な輝度、前面保護、防水・防塵、放熱方法を検討します。 信頼性試験・品質保証もご覧ください。
既存設備に合わせて寸法や接続端子を変更できますか？
開口・外形・固定位置、映像入力、タッチ接続、電源などを確認してカスタム可否を検討します。既存図面、接続するPC、必要台数、希望供給期間があると仕様整理がスムーズです。 ハードウェア受託開発もご覧ください。
